Hvordan designer vi en tunnelrutsjebane?
Vi har over 25 standardtunneler, ofte vælger vi dog, i samarbejde med jer, en tilpasset løsning, som er skræddersyet til jeres behov. I vores designproces er der flere faktorer, som kan have betydning for tunnelens udformning, herunder sikkerhed samt ønsker til starthøjde og design. Derfor har vi samlet et overblik over, hvilke ting der spiller en rolle, når vi designer en tunnelrutsjebane.
Vi har arbejdet med tunnelrutsjebaner i over 25 år og har derfor stor erfaring med konstruktion og design af tunnelerne. For os er det vigtigste ved et godt tunneldesign at opnå den sjoveste og mest sikre rutsjeoplevelse. Derfor designer vi tunnelrutsjebanen ud fra jeres ønsker, samtidig med at vi overholder den gældende europæiske sikkerhedsstandard EN 1176.
Vigtige faktorer for jeres tunneldesign
Generelle sikkerhedskrav
Det er vigtigt at sætte sig ind i sikkerhedskravene, inden man designer en tunnelrutsjebane. Kravene kan sætte begrænsninger for udformningen af tunnelen pga. sikkerhedsmæssige årsager. Her følger vi altid den europæiske standard EN 1176. Der er mange regler, som gælder for alle tunneler, uanset hvilken type de er, og hvilket formål de har. Men der er også regler, der er mere specifikke for de forskellige typer af tunnelrutsjebaner, og derfor er vi altid opdateret på de nyeste regler inden for EN 1176.
Omgivelserne
Er tunnelrutsjebanen til udendørs eller indendørs brug? Skal den placeres i naturen ned ad en skrænt eller i en forlystelsespark ud fra et legetårn? Omgivelserne vil altid have en betydning for, hvordan tunnelen skal designes, og om der er eventuelle begrænsninger eller særlige forhold, som der skal tages hensyn til. Uanset omgivelserne finder vi altid en løsning.
Starthøjden
En anden vigtig faktor, som spiller ind, når vi designer en tunnel, er starthøjden. Alt efter om den er høj eller lav, påvirker det selve udformningen af tunnelens forløb. Eksempelvis vil en høj starthøjde kræve, at tunnelrutsjebanen skal have fartdæmpende sving, da børnene ellers vil få alt for meget fart på.
Udformning
Er der ønsker til udformningen? Hvis der ikke er eventuelle begrænsninger at tage højde for, kan man frit vælge, om tunnelen skal være lige, med spiral eller sving. Der kan også være ønsker om vinduer samt særlige valg af farver. Vores rør kommer i fem forskellige farver, som kan kombineres på kryds og tværs.
Opmåling
Noget af det vigtigste for et succesfuldt design og levering af en tunnelrutsjebane er en god opmåling. Der skal angives længde- og højdeforskel mellem tunnelens startpunkt og udløbet for at kunne designe en tunnelrutsjebane. I tilfælde, hvor der er tale om irregulære terrænforløb, kræver det dog en mere præcis opmåling. Har I brug for hjælp til dette, kan I benytte vores simple guides.
Placering af støttestolper
Støttestolper er nødvendige for stort set alle tunnelrutsjebaner. Alt efter tunnelens udformning vil det variere, hvor mange der skal bruges, og hvor de skal placeres. Ud fra forskellige beregninger ved vi, hvor støttestolperne bedst placeres ift. bæreevne og for at sikre en stabil og sikker konstruktion.
Forlængerudløb eller ej?
I visse tilfælde kan det være nødvendigt at tilføje et forlængerudløb på tunnelen. Har tunnelen eksempelvis en høj starthøjde og lang glidelængde, eller er det en lige tunnel uden fartdæmpende sving, kan det være nødvendigt med en forlængelse af udløbet. Forlængerudløbet er med til at give børnene en behagelig afslutning på deres rutsjetur, hvor farten kan aftage.
Stødområde
Ved udløbet skal der også være et stødområde. I henhold til EN 1176 er der mange tekniske krav til stødområdets placering og størrelse alt efter tunnelrutsjebanens udformning. Samtidig skal stødområdets underlag have et passende støddæmpningsniveau. Det kan eksempelvis opnås ved græs, gummi eller grus, som er godkendt. Stødområdet må ikke overlappe med andre redskabers stødområder og skal være fri for genstande, træer og buske. Med vores professionelle legepladsinspektører kan vi altid være behjælpelige med at sikre, at jeres stødområde er udformet korrekt.

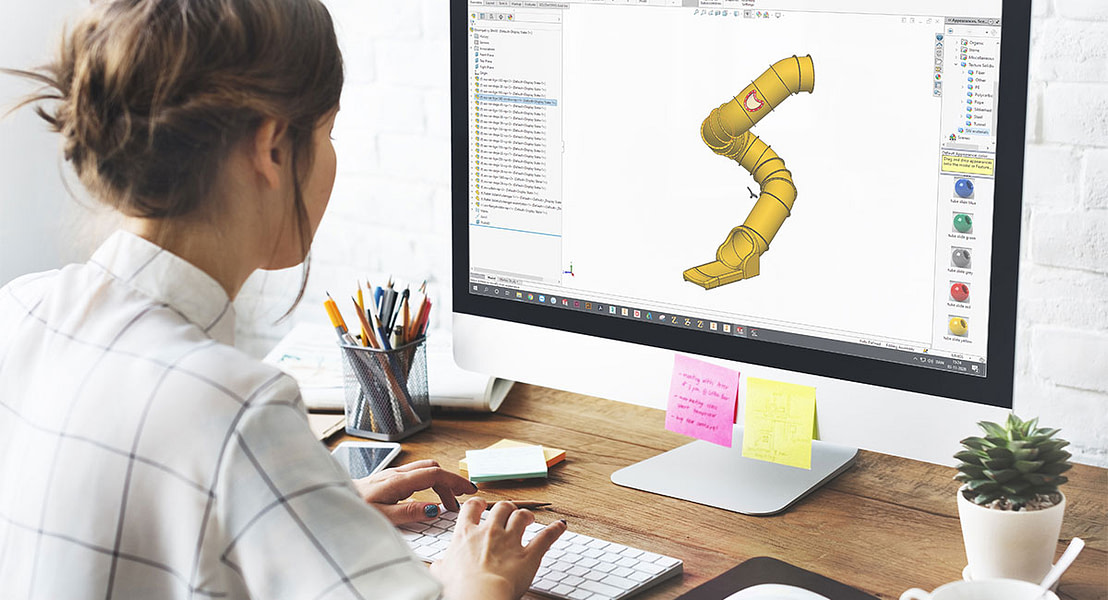

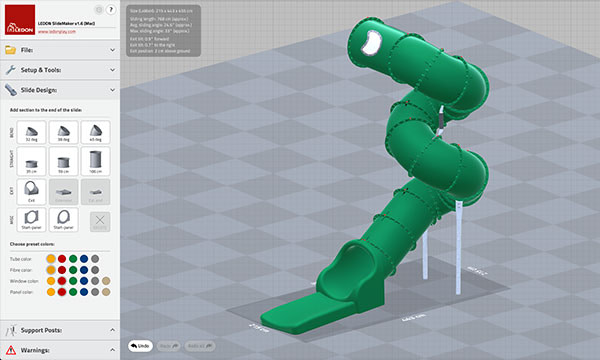

3D-visualisering af jeres tunnelrutsjebane
Når vi har fået al relevant information og ønsker fra jer samt undersøgt eventuelle tvivlsspørgsmål, så kan vi udarbejde en 3D-visualisering i vores 3D-konstruktionsprogram SlideMaker. Anvender I ofte LEDONs tunneler, har I også mulighed for selv at designe i SlideMaker samt få online undervisning og guides til programmet. Ønsker I at implementere tunnelrutsjebanen i jeres eget projekt, kan vi fremsende 3D-modellen i forskellige filformater. Dette er jeres sikkerhed for, at tunnelen passer præcis til jeres projekt.
