LEDON SmartAlign – Skabt til at understøtte det unikke
Hos LEDON slutter den høje kvalitet ikke ved et leveret produkt. For os er det mindst ligeså afgørende, at I har en montage-proces som er nem og ligetil samt et slutresultat der står knivskarpt. For at kunne gøre det bedst muligt har vi udviklet systemet LEDON SmartAlign.
LEDON SmartAlign er et gennemtænkt og innovativt koncept, der sætter nye standarder for, hvordan tunnelrutsjebaner understøttes og tilpasses. SmartAlign omfatter et innovativt og fleksibelt understøtningssystem samt et justerbart udløb, som begge forenkler montagen af tunnelrutsjebanen og sikrer et præcist resultat.
Med SmartAlign får I en skræddersyet løsning, der kombinerer styrke, æstetik og brugervenlighed. Systemet er udviklet med udgangspunkt i virkelige behov og med respekt for både design og funktionalitet. SmartAlign gør det blandt andet muligt at tilpasse understøtningsstolper og beslag individuelt til hvert projekt, så I altid er garanteret lodrette stolper i jorden med maksimal stabilitet og bæreevne. Systemet giver jer derfor frihed i designfasen, et flot slutresultat og ro i maven, når tunnelrutsjebanen tages i brug.
Unikt for LEDON SmartAlign-systemet
Flere typer af stolper der kan justeres i længden
Yderligere mulighed for højdejustering efter montage i vores kraftigste stolper
Justerbart beslag, som kan vinkles i enhver retning
Garanti for lodrette stolper i jorden
Udløb med 3,5 graders justeringsmulighed til hver side
Forkorter og forenkler montagen af tunnelrutsjebanen
Nem udskiftning af tunnelrør uden stolpen skal genmonteres i jorden

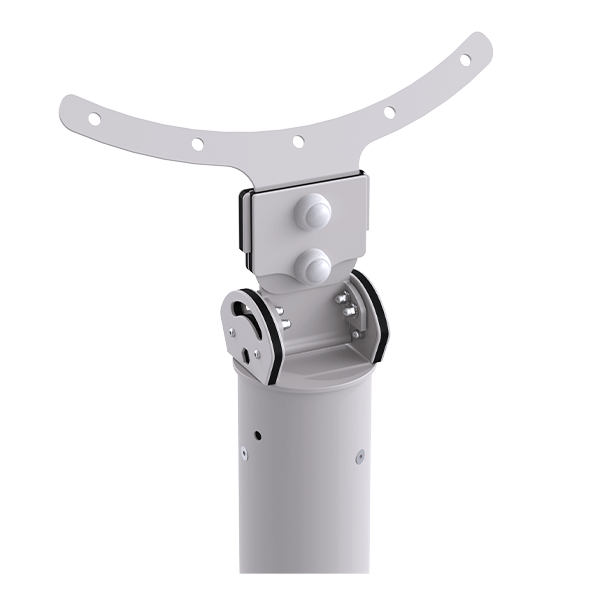

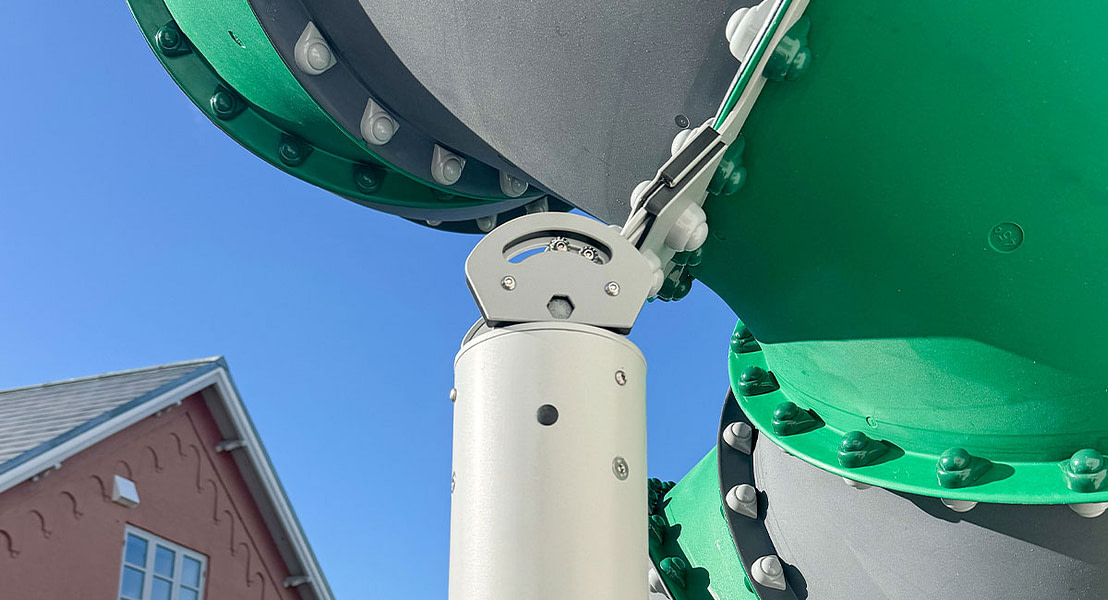

Det justerbare beslag – hjertet i SmartAlign

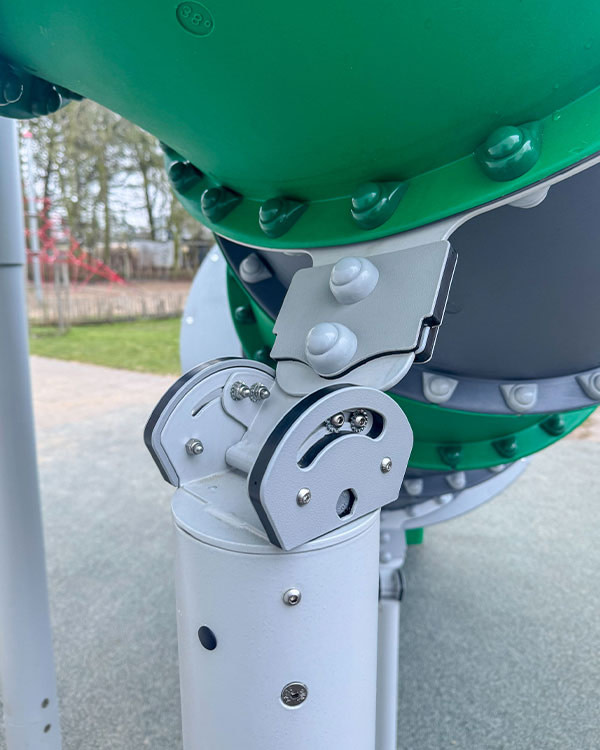

Et af de mest innovative elementer i SmartAlign er vores justerbare beslag, som kan vinkles i alle retninger. Det betyder, at montagen bliver lettere, mere præcis og hurtigere, da beslaget gør det muligt at tilpasse vinklen mellem tunnel og stolpe direkte – uden at skulle flytte selve stolpen. Det giver både en stærkere konstruktion og en tidsbesparende arbejdsproces.
Beslaget er produceret i en kombination af galvaniseret og lakeret stål samt vedligeholdelsesfrie plastkomponenter (polyethylen og nylon), der sikrer lang holdbarhed og beskyttelse mod skarpe kanter.
Tre typer støtte – hver med sit formål
Stolpe Ø76
Denne stolpe er vores mindste af de lodrette stolper. Den er velegnet til lavere tunnelrutsjebaner eller som ekstra støtte til længere rutsjebaner. Stolpen kan fås op til to meters højde og er udstyret med vores justerbare beslag, som sikrer, at den altid står lodret – uanset hældningen på tunnelen.

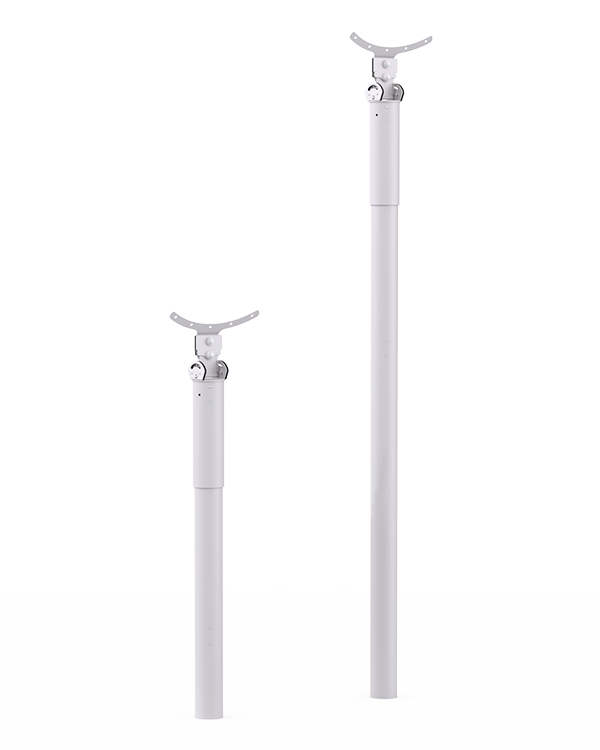

Stolpe Ø127
Denne stolpe er vores kraftigste og mest fleksible lodrette stolpe. Den benyttes, hvor der er behov for maksimal stabilitet, eksempelvis ved høje starthøjder. Stolpen består af sektioner, der kan tilføjes eller fjernes, alt efter den ønskede højde på stolpen. Derudover er der en yderligere mulighed for højdejustering omkring beslaget på 22,5 cm, hvilket gør montage og senere vedligeholdelse af tunnelen hurtig og effektiv. Ligesom stolpe Ø76, så er Ø127 også udstyret med vores justerbare beslag.
Mellemstolpe
Vores mellemstolpe går fra en rørflange til en anden og bruges især ved spiralrutsjebaner, hvor støtte fra jorden ikke er mulig. Den kan justeres med op til én meter i længden og sikrer, at vægten fordeles korrekt i konstruktionen.
Materialer og overflader
- Stolpe Ø76 og Ø127: Består af galvaniseret og lakeret stål. Lakering kommer i en standard grå farve, men kan også fås i beige, grøn eller sort.
- Mellemstolpe: Består af galvaniseret stål beklædt med sort plast for at beskytte mod skarpe kanter og skabe et diskret udtryk.

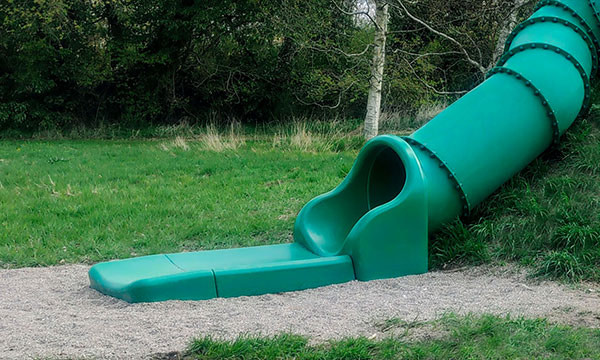

En udgang, der kan tilpasses underlaget
Vi har udviklet udgangen på vores tunnelrutsjebaner, så udgangen nu kan justeres til begge sider. Det giver større fleksibilitet under design og gør monteringen lettere og mere præcis.
Med denne nye funktion kan udgangen justeres vandret, så den passer præcist til underlaget. En præcist justeret udgang forbedrer den strukturelle stabilitet, holdbarhed og sikkerhed, samtidig med at unødvendige belastninger på hele tunnelrutsjebanen minimeres.
Vil I vide mere om vores tunnelrutsjebaner?

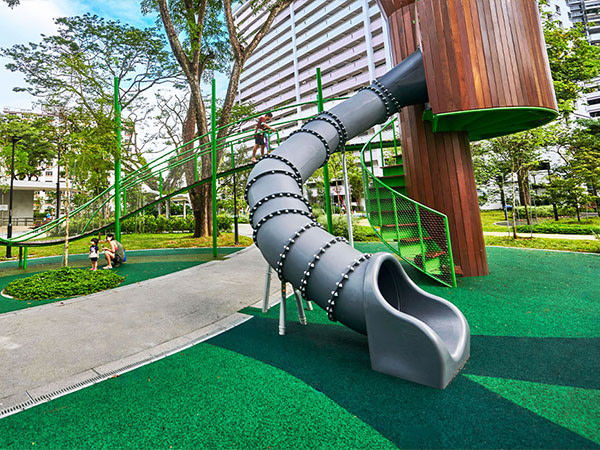

Hvis I er interesseret i at vide mere om vores tunnelrutsjebaner, så har vi et udvalg af artikler, hvor I bl.a. kan blive klogere på vores valg af materialer og hvordan vi opnår en høj sikkerhedsstandard. I kan også læse om, hvordan vi designer en tunnelrutsjebane og hvilke faktorer der spiller ind, når tunnelens design skal fastlægges.
